251 - Tester for charging cable

Prüfstand für Ladekabel von Elektrofahrzeugen für eine kombinierte Biegewechsel- und Torsionsprüfung

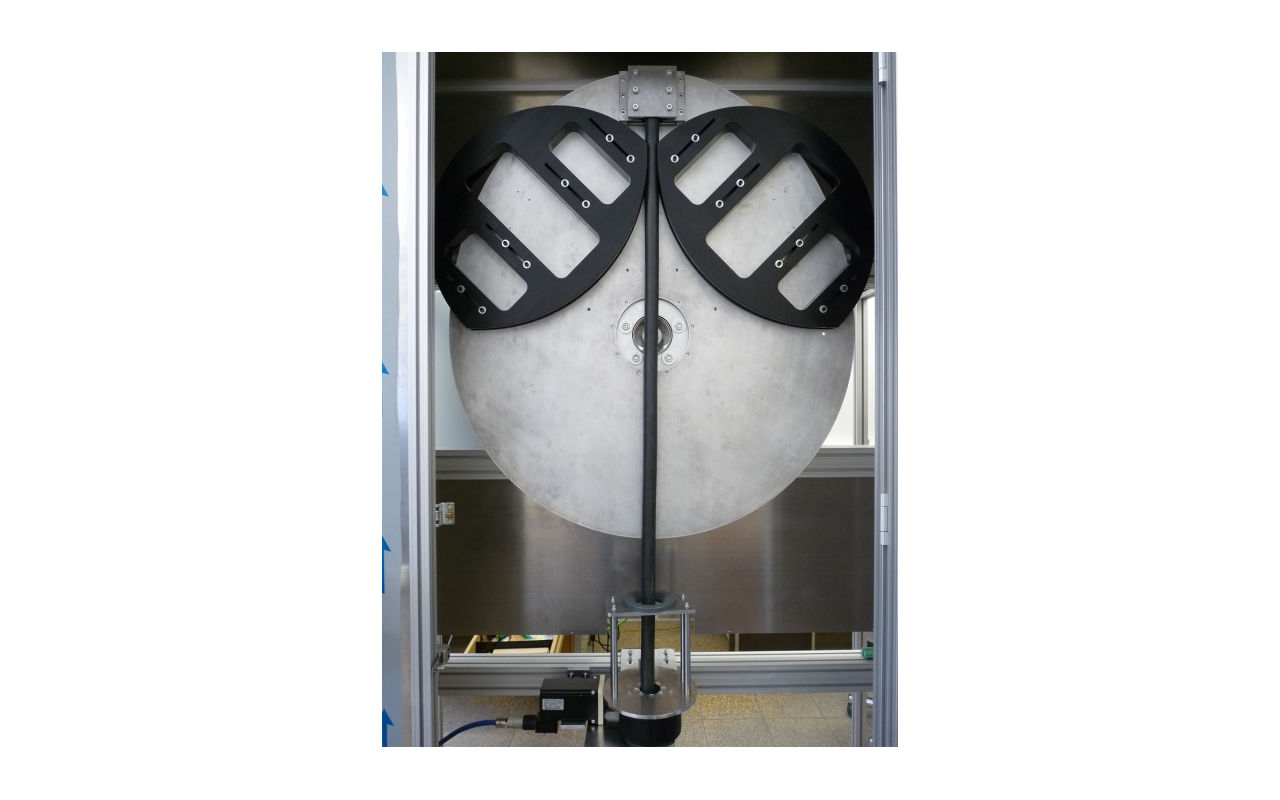

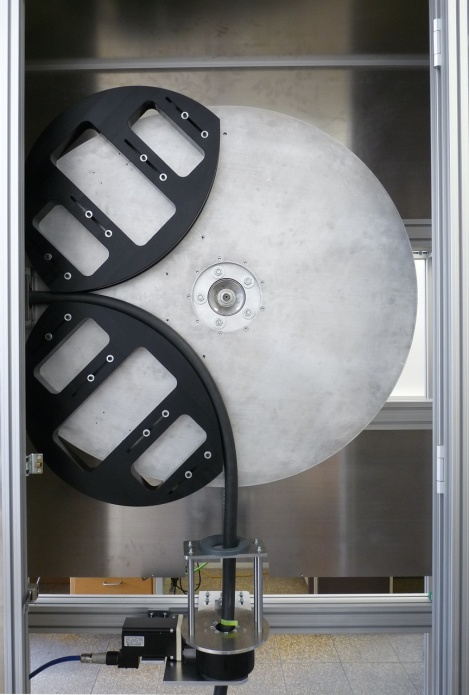

Der Bedarf an Kabeln zum Laden der Akkus von Elektrofahrzeugen steigt permanent an. Um die hohen Anforderungen an die Flexibilität solcher Kabel garantieren zu können, müssen sie aufwendigen Prüfungen unterzogen werden. Entwickelt wurde ein. Eine große Drehscheibe wird mit einem 1KW Servomotor angetrieben, die Torsionsbewegung wird von einem Robolink Gelenk übertragen.

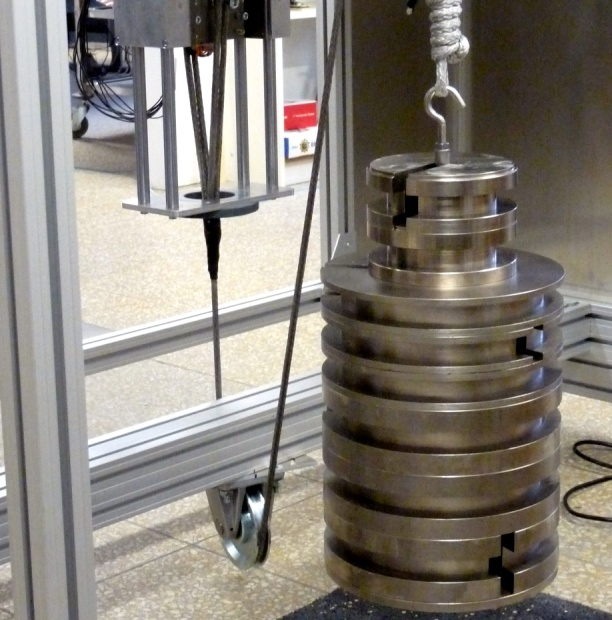

Die Kabel mit einem Außendurchmesser von bis zu 40mm können mit Prüfgewichten bis max. 100 Kg belastet werden.

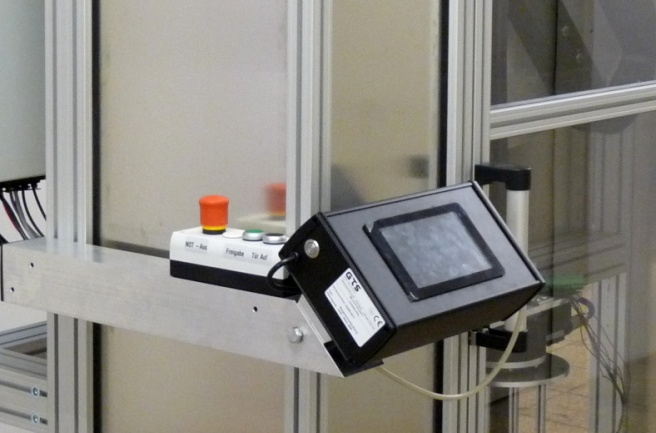

Die Steuerung wurde auf einem Klein-Rechner mit Touch-Display realisiert. Diese weit verbreitete und sehr kompakte Plattform steuert die Bewegungsabläufe über per Canbus und registriert Leitungsunterbrechungen auf 24 Kanälen. Die Prüfergebnisse werden auf einem USB-Stick gespeichert.
